wireshark的安装和基础使用

2024/3/27

常见协议的抓包分析

参考文章

网络安全工具——Wireshark抓包工具

https://blog.csdn.net/p36273/article/details/130800459

Wireshark抓包入门操作

常见协议包

ARP协议
ICMP协议
TCP协议
UDP协议
DNS协议
HTTP协议

查看本机要抓包的网络

cmd输入指令ipconfig找到对应的网络

wireshark的混杂模式

混杂模式概述:混杂模式就是接收所有经过网卡的数据包，包括不是发给本机的包，即不验证MAC地址。普通模式下网卡只接收发给本机的包（包括广播包）传递给上层程序，其它的包一律丢弃。

Wireshark过滤器使用

wireshark常用过滤条件

  1. 常用条件
‘eq’和’==’ 等同
and 并且
or 或者
‘!’ 和’not’ 取反
  1. 针对IP地址过滤
1.源地址：ip.src == 192.168…
2.目的地址：ip.dst == 192.168.xx
3.不看源或目的地址：ip.addr == 192.168.xx
  1. 针对协议过滤
1.某种协议的数据包 直接输入协议名字
如：http
2.排除某种协议
not tcp 或者 ！tcp
  1. 针对端口过滤
1.捕获某端口的数据包
tcp.port == 80
tcp.srcport == 80
tcp.dstport == 80
2.捕获多端口
udp.port >=2048
  1. 针对长度和内容过滤
1.长度过滤
data.len > 0
udp.lenth < 30
http.content_lenth <= 20
2.数据包内容过滤
http.request.uri matches “vipscu”(匹配http请求中含有vipscu字段的请求信息)

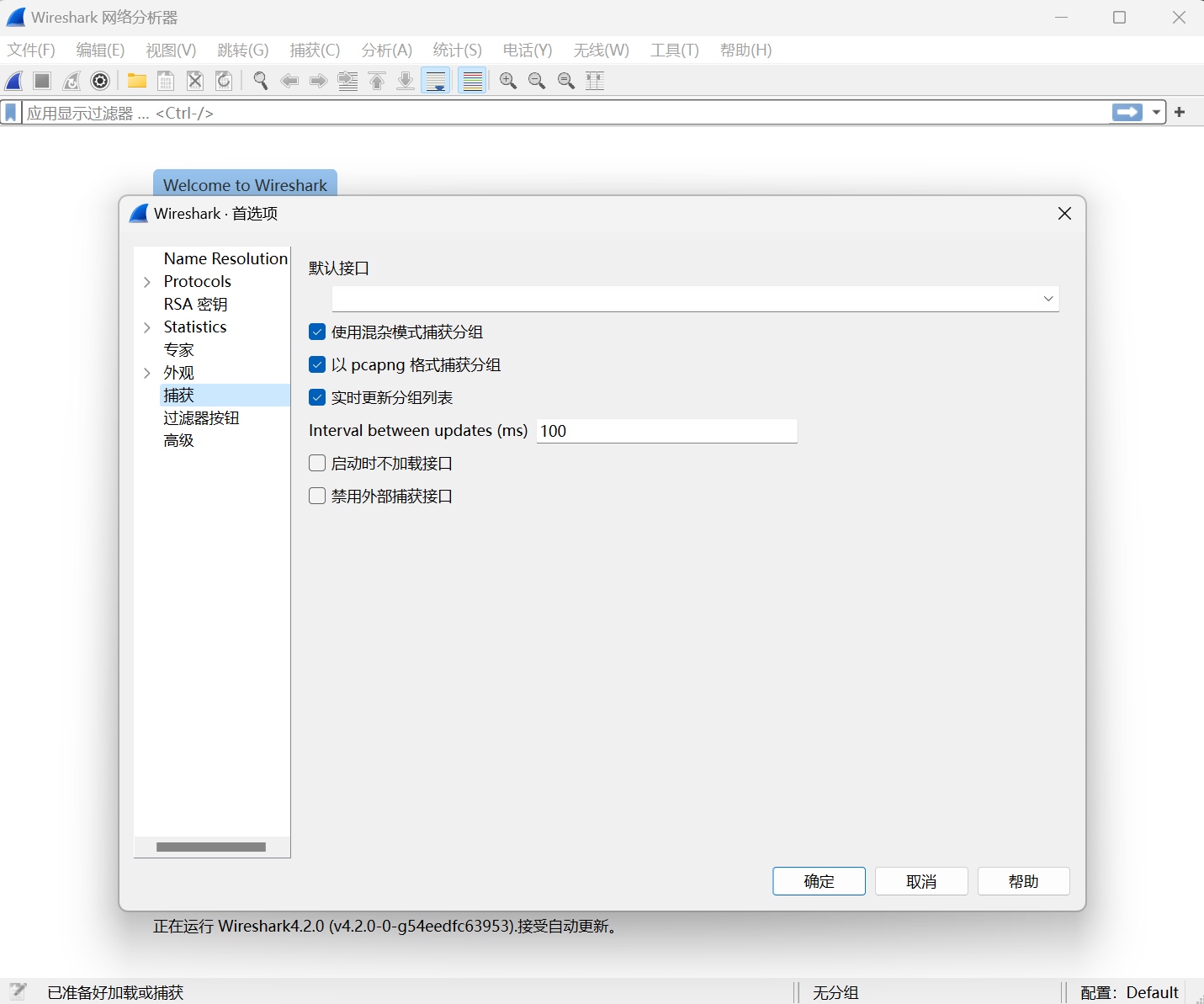

开启混淆模式，抓取接口上使用混杂模式直接进行抓包

arp协议分析

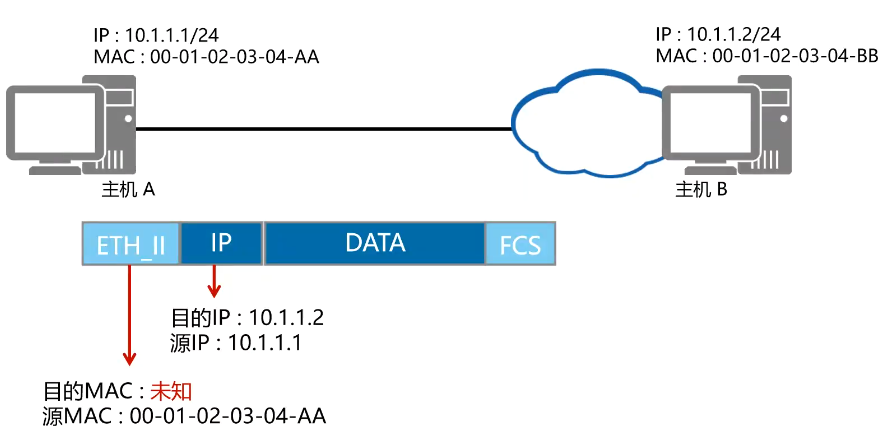

ARP（Address Resolution Protocol）协议工作在网络层和数据链路层之间，通常被认为是一个跨两层的协议。简单来说，它就像是一本“翻译词典”，帮助你的电脑将IP地址“翻译”成MAC地址，这样你的电脑才能在网上和其他设备进行通信。

抓包分析

数据包格式

ARP数据包的格式

说明：

  1. Hardware Type：表示硬件地址类型，一般为MAC地址。它的值为1表示以太网地址。
  2. Protocol Type：表示三层协议地址类型，一般为IP。它的值为0x0800即表示IP地址。它的值与包含IP数据报的以太网数据帧中的类型字段的值相同。
  3. Hardware Length和Protocol Length：表示MAC地址和IP地址的长度，单位是字节。值分别是6和4。(6 * 8bit=48bit，4 * 8bit = 32bit)
  4. Operation Code：指定了ARP报文的类型，包括ARP Request和ARP Reply。（1为ARP请求，2为ARP应答）
  5. Source Hardware Address：指的是发送ARP报文的设备MAC地址（源MAC地址）
  6. Source Protocol Address：指的是发送ARP报文的设备IP地址（源IP地址）。
  7. Destination Hardware Address：指的是接收者MAC地址，在ARP Request报文中，该字段值为0（目的MAC地址）。
  8. Destination Protocol Address：指的是接收者的IP地址（目的MAC地址）。

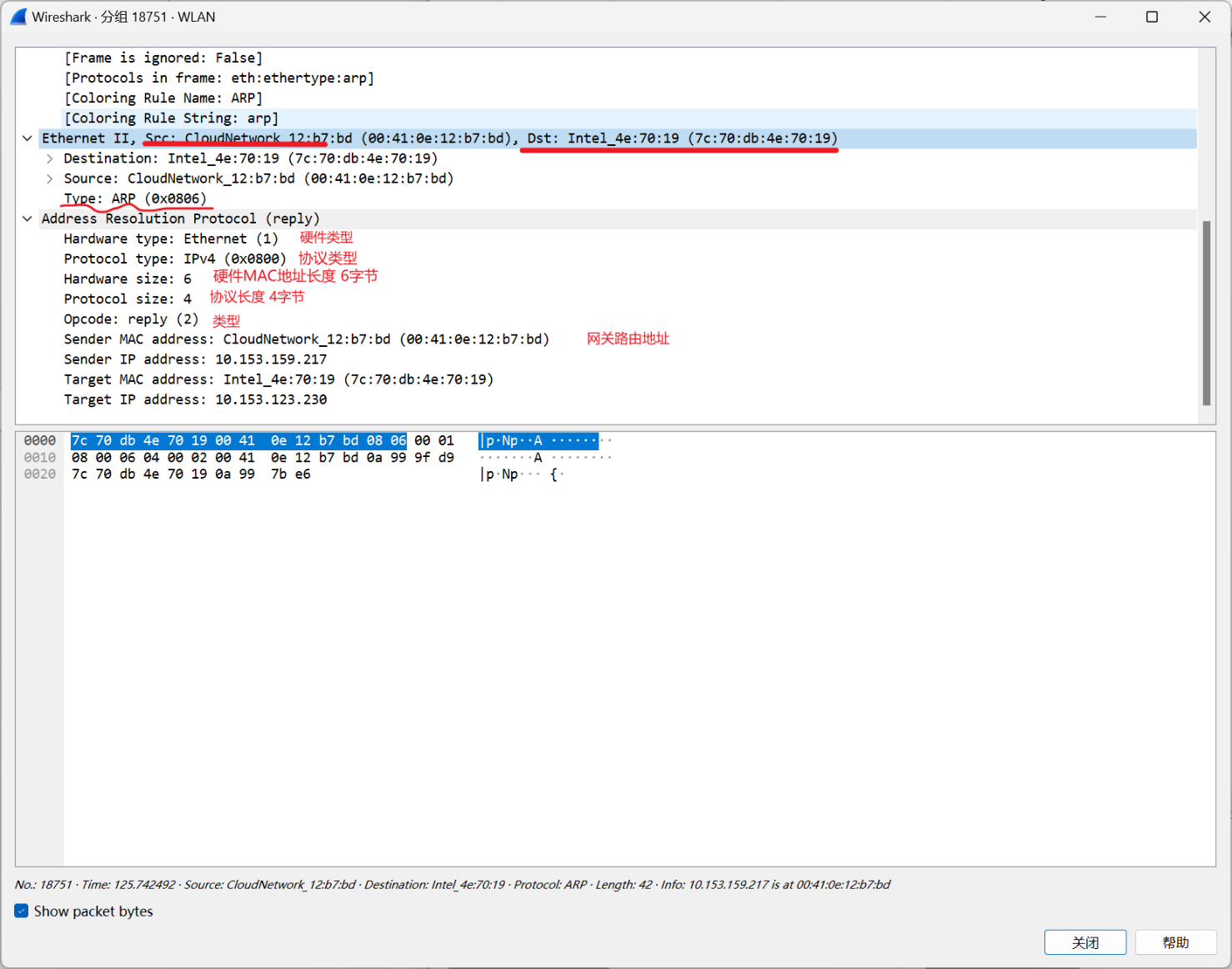

ARP Reply 响应包

向上边的图片就是一个ARP Reply 响应包

ARP Request 请求包

ARP Request 请求包

ARP 缓存

当然如果每次都需要这样一个映射显然效率低下，于是便有了ARP缓存。来存放IP地址和MAC地址关联信息
发送信息前，查找ARP缓存表，存在对方MAC地址，直接封装成帧。

  • 如果不存在，通过发送 ARP Request报文获取对方MAC地址。
  • 如果目标在其他网络，源设备会先查找网关MAC地址，将数据发给网关，再转发。
  • IP和MAC关系映射关系会放入ARP缓存表一段时间，有效期内都可查到，过了这个有效期会自动删除。
ARP的请求、响应、代理、IP冲突

这些点请详见：

参考：ARP的请求、响应、代理、IP冲突

这个博主的例子很详细清楚，我也不抄一遍了。

ARP存在一个ARP欺骗的问题

简单理解就是使得目标主机接收错误的IP和MAC绑定关系
攻击者可以发送虚假的ARP请求或应答报文，使得目标主机接收错误的IP和MAC绑定关系。那么发送给目标的数据就不再走网关了，而是到攻击者那里。如果攻击者拦截数据包不进行转发的话，本机就会断网。

参考：更多详细信息请见

ICMP协议分析

ICMP是什么

ICMP 的全称是 Internet Control Message Protocol(互联网控制协议)，它是一种互联网套件，它用于IP 协议中中传递控制信息和错误消息。

ICMP协议的主要功能如下：

  1. 发现网络错误：当一个数据包在传输过程中出现错误时，ICMP协议通过向发送方发送错误通知来发现网络错误。
  2. 检查网络是否可达：通过发送ICMP ECHO请求并接收ICMP ECHO回复消息，可以确定目标主机是否可达。
  3. 发现主机错误：当一个主机无法正常工作时，ICMP协议通过向发送方发送错误通知来发现主机错误。
  4. 发送路由信息：ICMP协议可以向其他主机发送路由信息，以帮助它们在网络中找到合适的路由。

过程

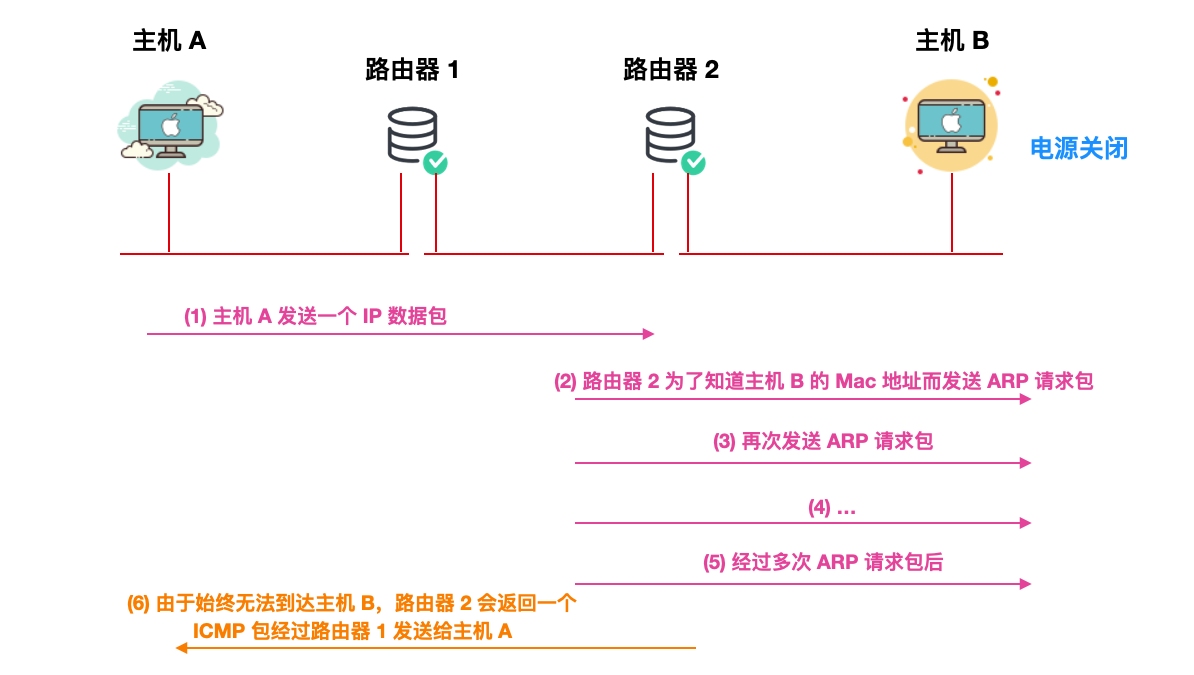

通知示意图
在这个图中：

主机 A 想要给主机 B 发送一个 IP 数据包，主机 A 发送的数据包经过路由器 1 到达了路由器 2 ，由于路由器 2 不知道主机 B 的 MAC 地址，所以路由器 2 发送了一个 ARP 请求，没有回应，再经过重试时间后再次发送，还没有回应。。。。。。经过多次 ARP 请求后没有得到回应后，路由器 2 就会给主机 A 发送一个 ICMP 消息，告诉其发送的 IP 数据包没有到达主机 B 。

抓包分析

经常使用 ICMP 数据包的两个终端程序是 ping 和 traceroute。这里我ping了一下我的网关地址

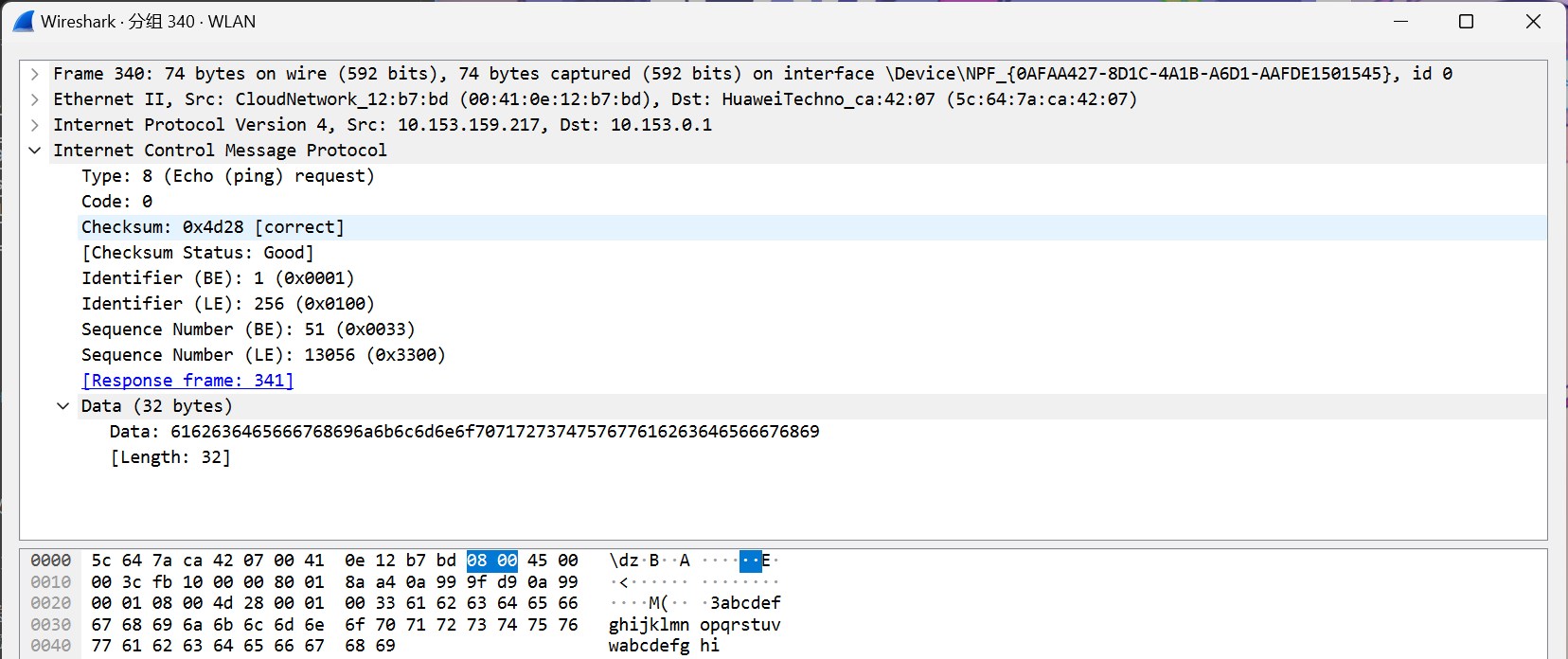

请求

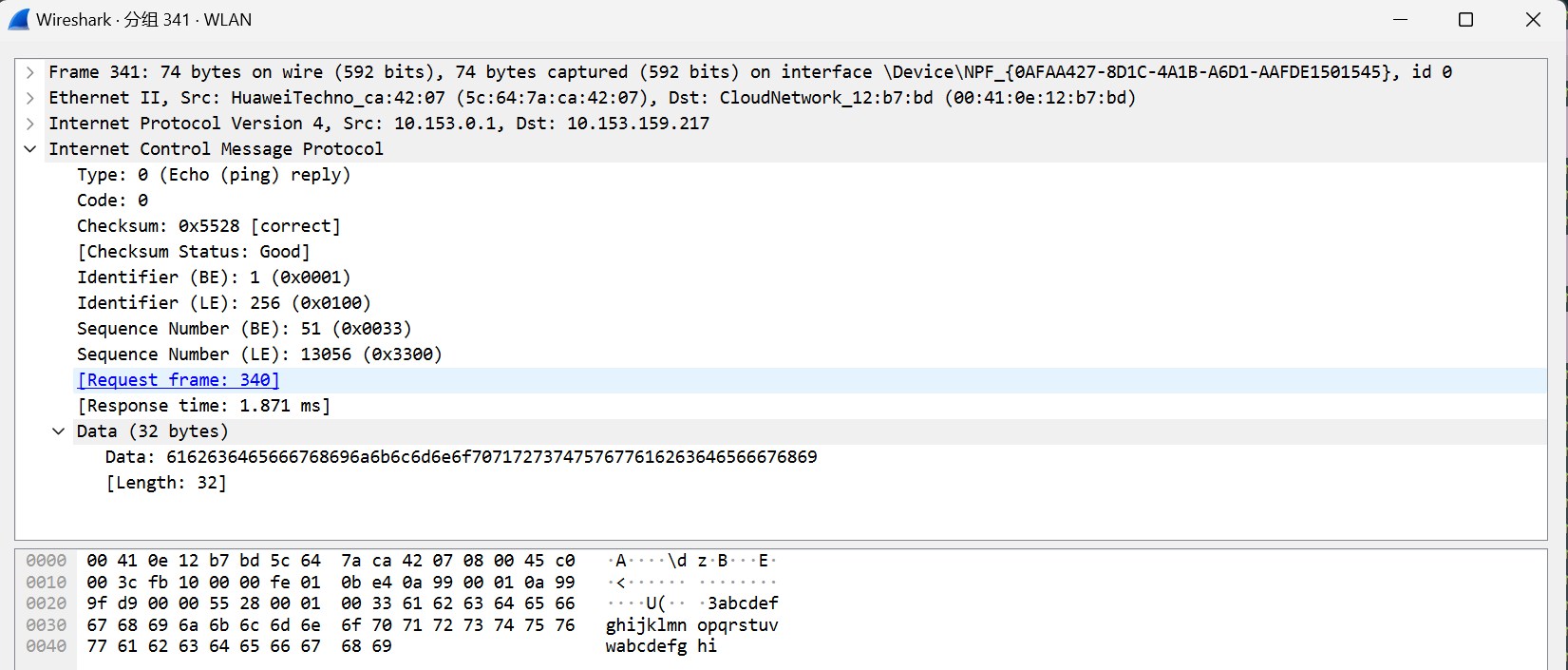

响应

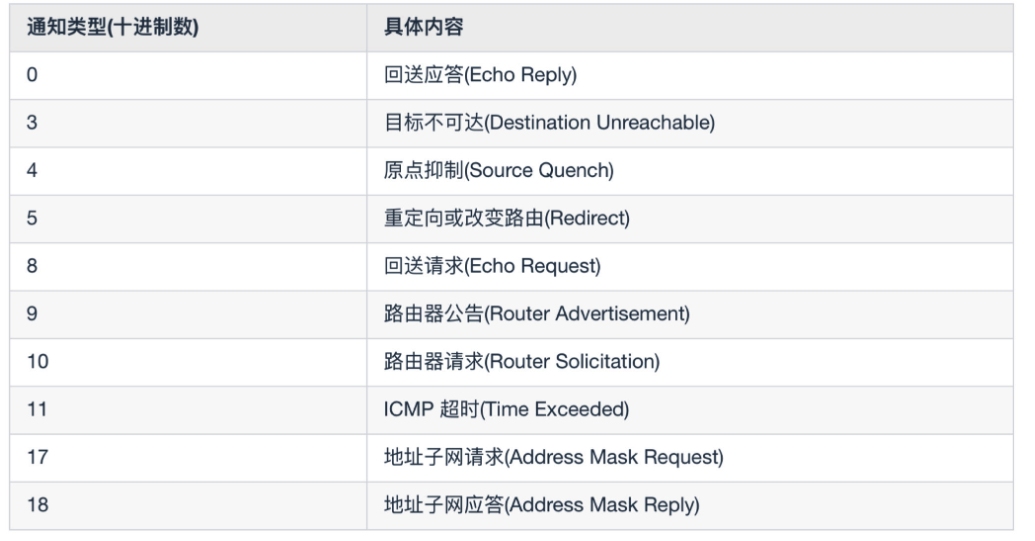

其中注意type类型：
通知类型
我上边的两个就属于回送请求和回送应答(类型 8 和 类型 0 )

其他ICMP消息和IPv6的ICMPv6

其他消息和ICMPv6我这不方便测试，想了解的可以查看下边的链接：

参考：更多的信息请你查看

TCP

相信学过计网都很清楚整个过程，这里就不详细赘述了，如果想要了解所有的细节，请你移步：

参考：TCP详解

TCP有如下的协议格式需要清楚，在抓包时可以针对分析：

  • 16位源端口号： 数据发送方的端口号，表示数据从哪里来
  • 16位目标端口号：数据接收方的端口号，表示数据要到哪里去
  • 32位序号：每一次通信TCP报文的编号
  • 32确认序号：用于对发送方发送的报文的确认，为接收到的报文序号+1
  • 4位首部长度：表示TCP报文头部有多少个4字节，因为4位最大表示15，所以TCP报文头最大长度为15*4=60
  • 6位标志位：
    URG: 紧急指针是否有效
    ACK: 确认应答
    PSH: 提示接收端应用程序立刻从TCP缓冲区把数据读走
    RST: 表示要求对方重新建立连接
    SYN: 请求建立连接，我们把携带SYN标识的称为同步报文段
    FIN: 通知对方本端要关闭了，我们把携带FIN标识的为结束报文段
  • 16位窗口大小：TCP流量控制的一个手段，这里指接收窗口，用于告知发送端本端的TCP缓冲区还能容纳多少字节的数据，这样发送方就可以控制发送的数据量
  • 16位校验和：由发送方填充，接收端对TCP报文段执行CRC校验以检查数据是否损坏，这个校验不仅包含TCP头部，也包含数据部分
  • 16位紧急指针：一个正的偏移量，它与序号字段相加表示最后一个紧急数据的下一个序号，所以这个字段是紧急指针相对当前序号的偏移，用于发送方向接收方发送紧急数据
  • 0-40字节选项数据：存储一些可能需要的额外信息

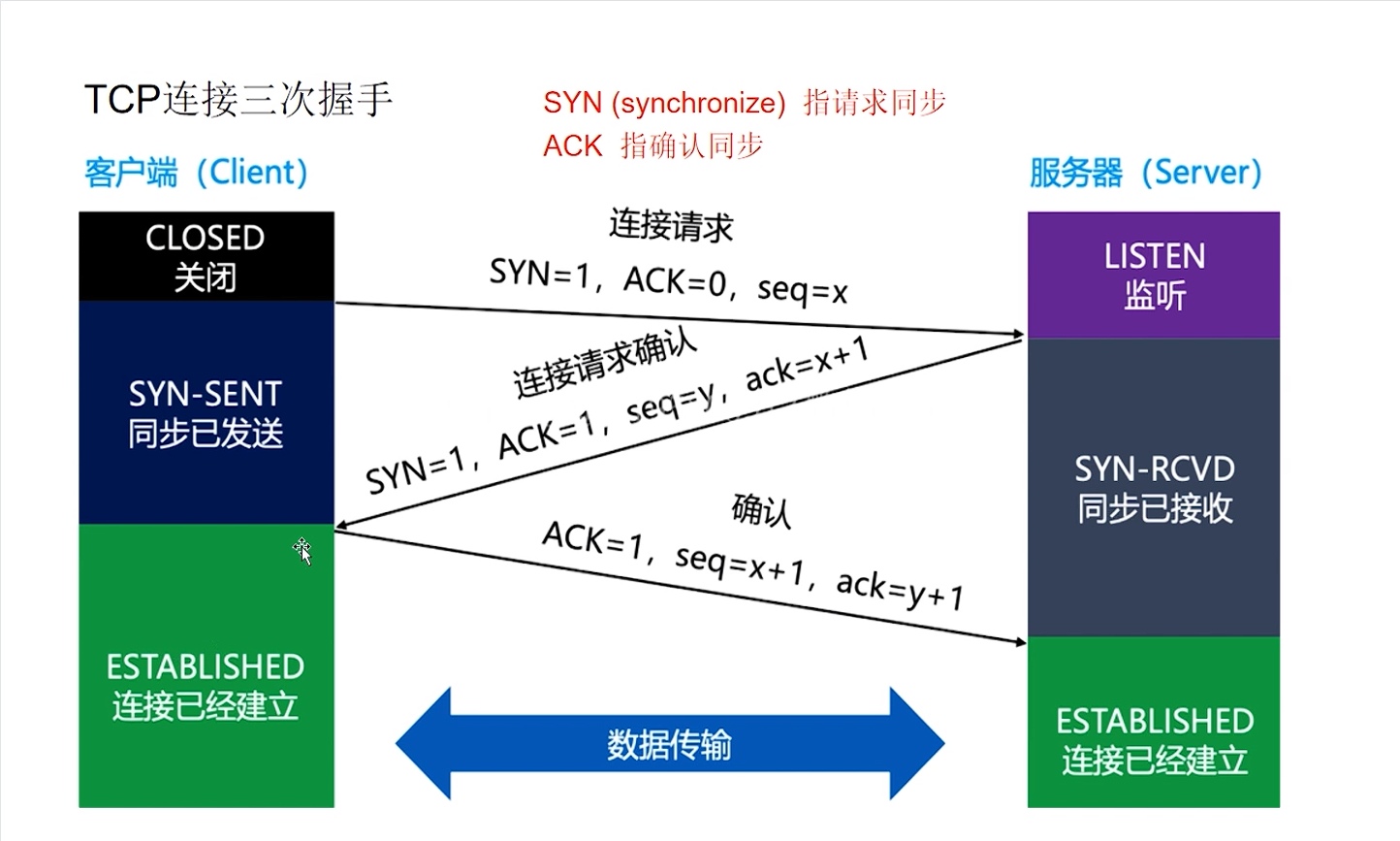

TCP三次握手过程

抓包分析

用到TCP的地方太多了，很不容易专门找一个等待建立连接的点，这个时候想到了之前写的SSH的一篇文章：与SSH的今生今世😅 于是考虑在连接服务器或者虚拟机的时候进行抓包，果然成功了。

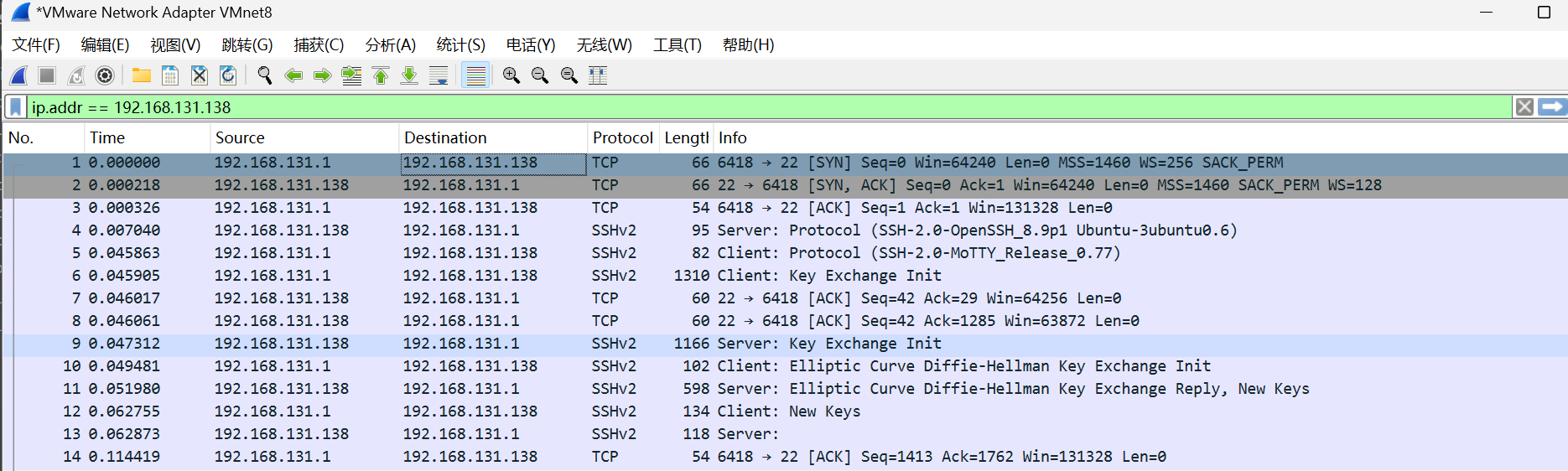

以下是对ip：192.168.131.138的一台虚拟机连接的抓包


其中可以非常明显的看到TCP连接过程中如SYN，ACK等，其实变相帮助理解TCP协议了，比之前上实验课那个过程好太多了。

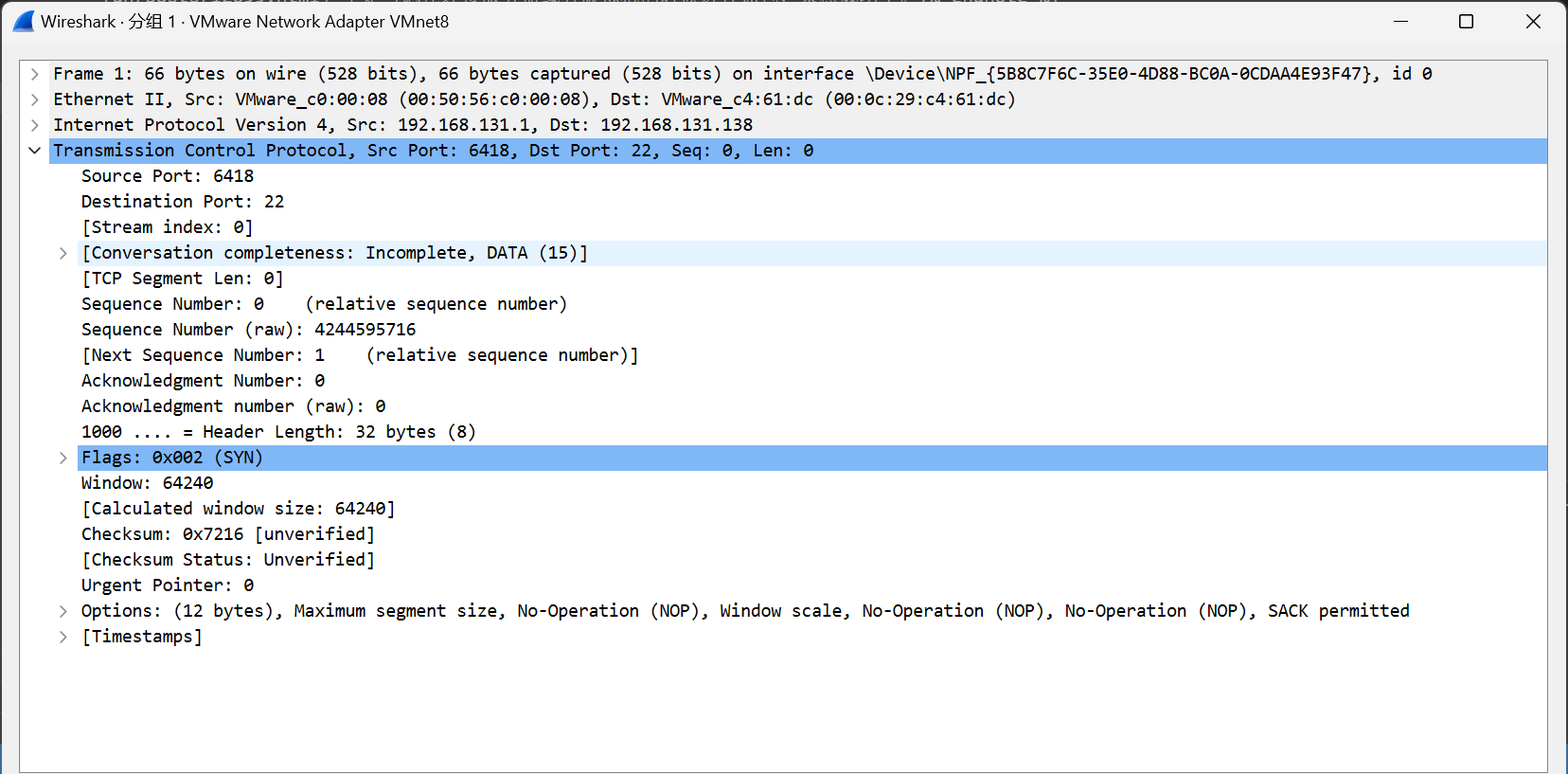

连接请求

连接请求
可以看到Src Port是本机用来监听的端口（随机），而虚拟机中SSH连接开放的端口 Dst Port 是22

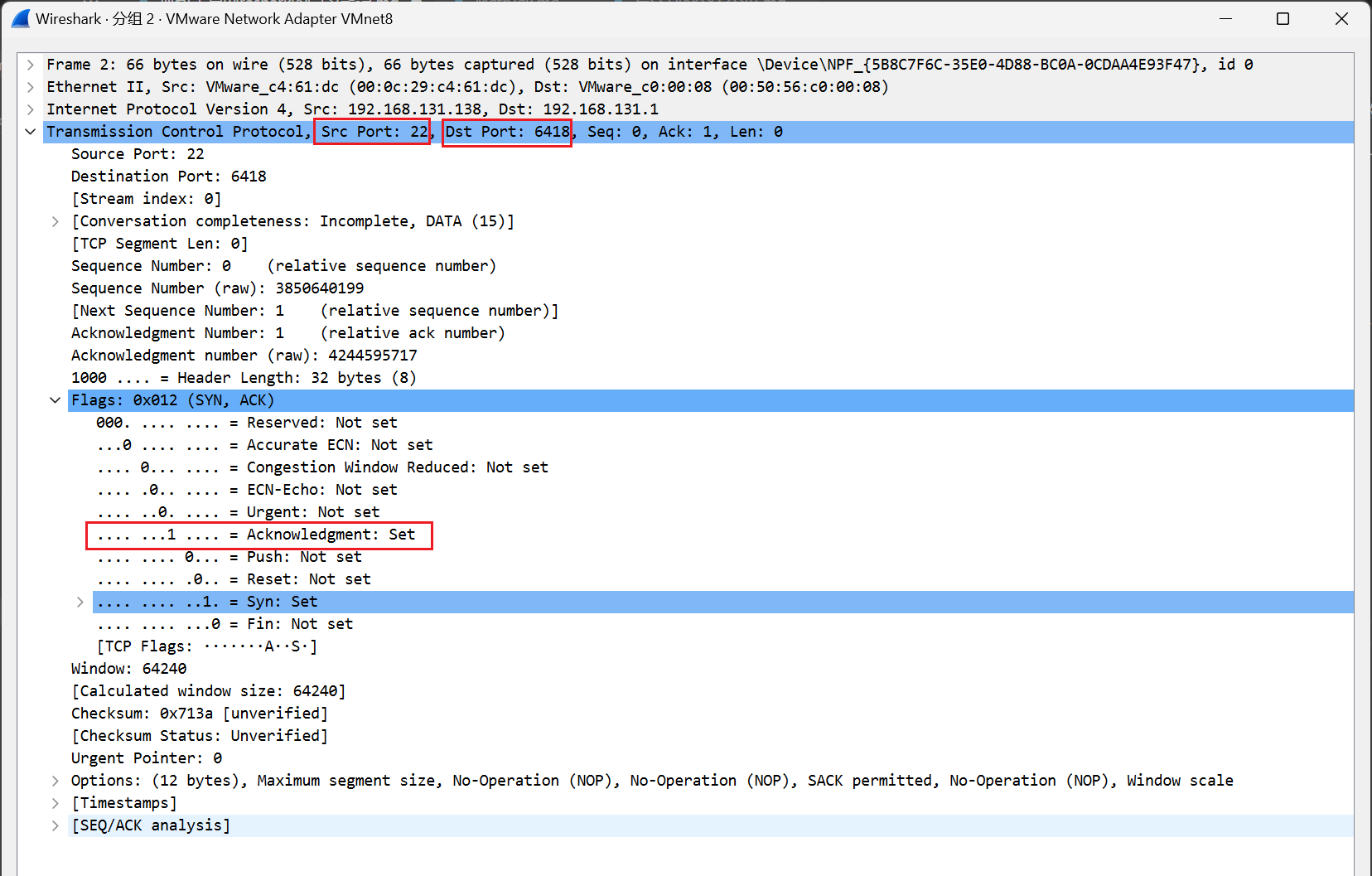

连接请求确认

连接请求确认

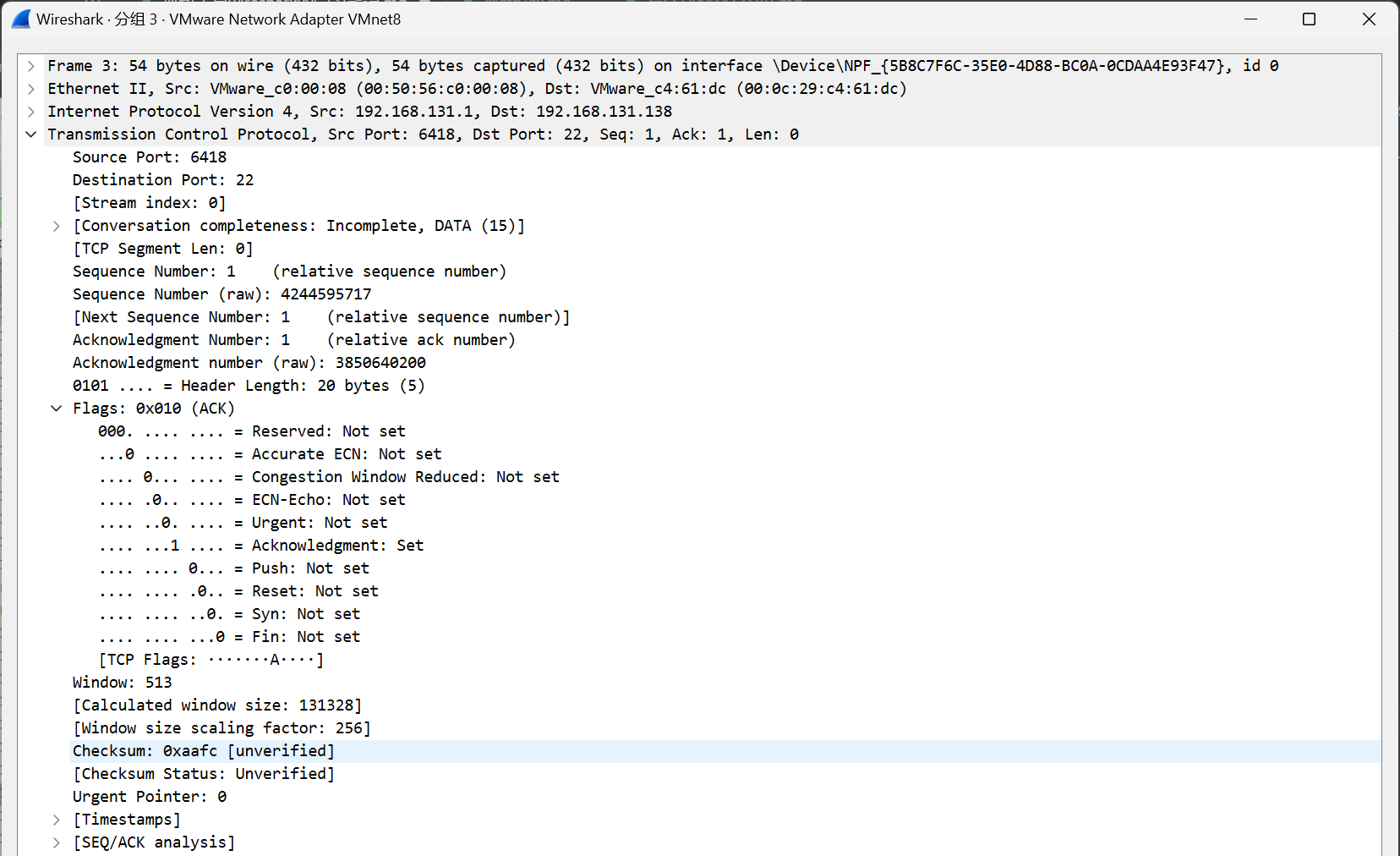

确认

确认

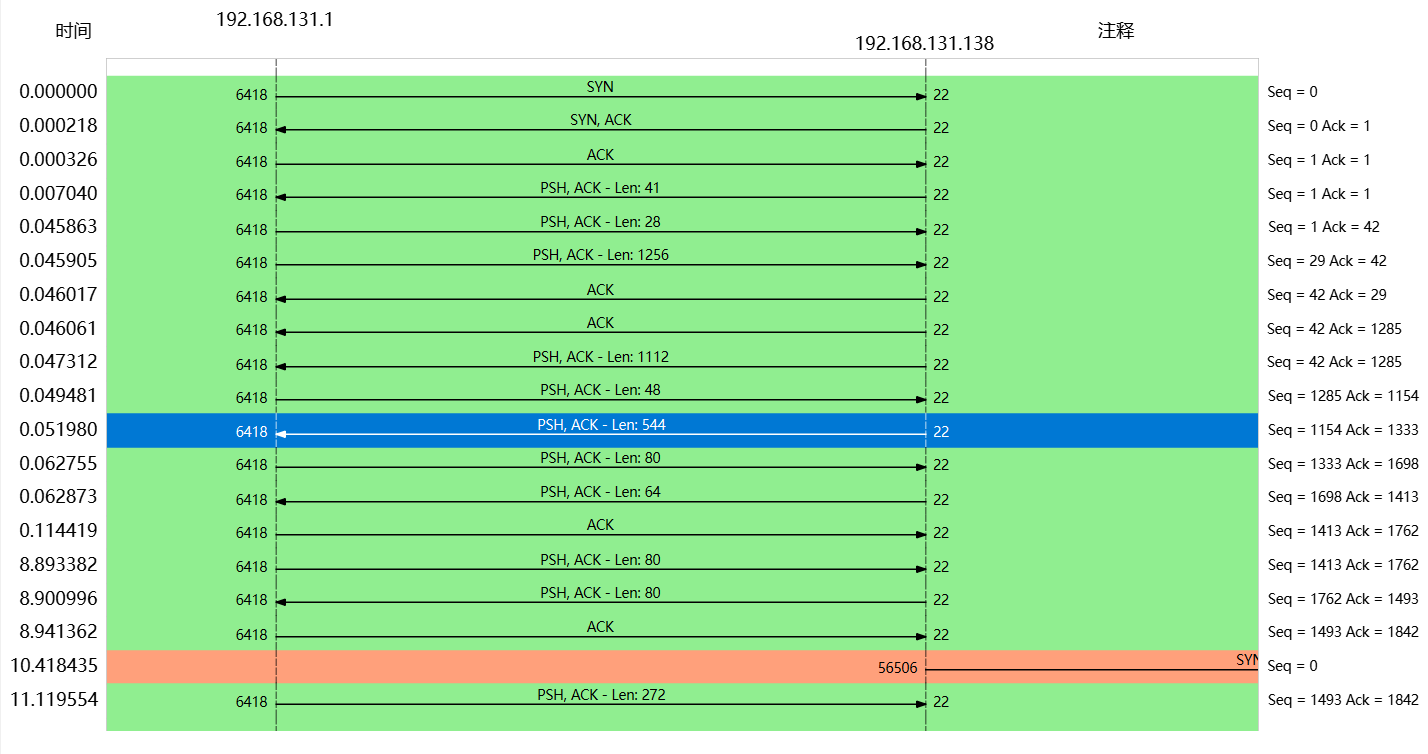

利用wireshark自带的流量图工具获得TCP连接过程

在统计任务栏中选择流量图，点击之后流类型选择为TCP流，就可以更加清晰的了解整个过程了
流量图

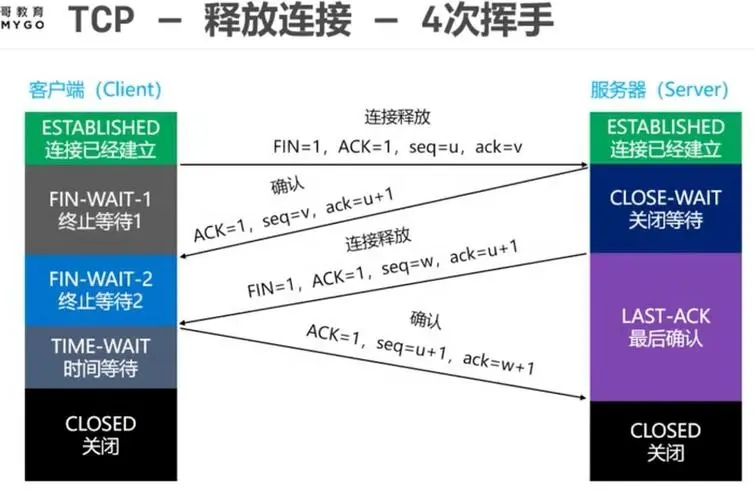

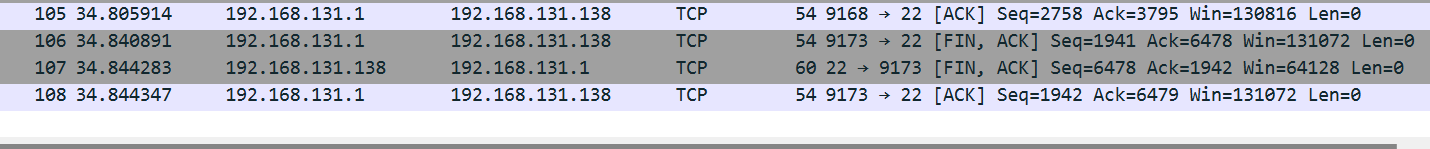

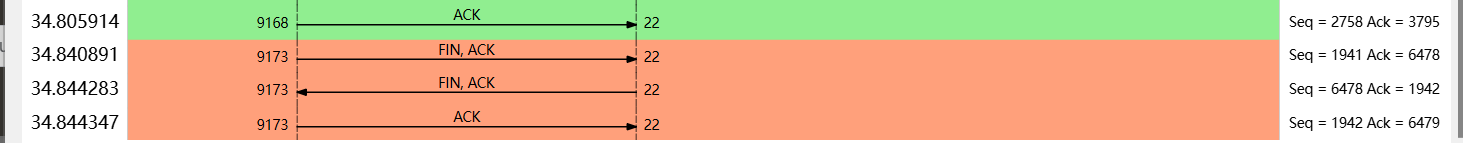

TCP连接断开的四次挥手

同样的断开连接我这里还是利用虚拟机

细节就不分析了：

HTTP协议

什么是HTTP协议

HTTP 协议简单来说就是客户端与服务器之间一发一收的模型

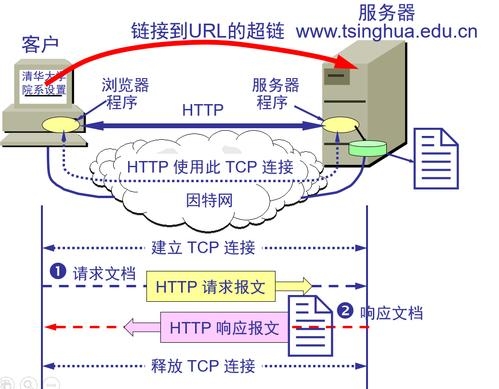

HTTP协议的核心过程

HTTP协议的抓包分析

这里利用curl -I baidu.com访问百度网站，触发HTTP协议

建立TCP连接

这里就不过多赘述

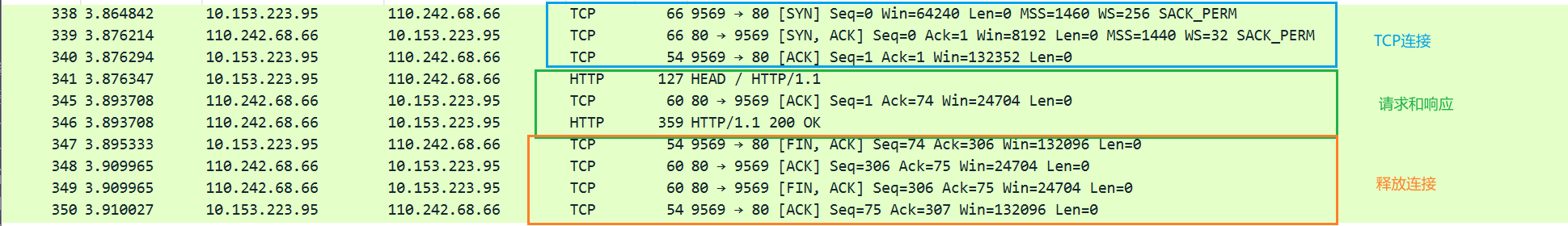

请求报文和响应报文

在请求和响应部分：
第一个包是，我向百度发送了一个「HTTP请求」，请求类型是HEAD
第三个包是，百度向我发送了一个「HTTP响应」，响应状态码是 200 OK

释放连接

这里也不过多赘述

分析HTTP协议报文

请求报文分为三个部分：请求行、请求头、请求体
响应报文分为四个部分：状态行、响应头、响应空行、响应体

请求报文


请求行：包含请求方法、请求URL、HTTP版本
请求头：包含请求的客户端的信息，一行一个请求头
请求体：POST等类型的请求才有请求体，这里没有

点开请求行，看里面的三个字段：

  1. Request Method：请求方法，这里的请求方法是HEAD，用来获取报文首部
  2. Request URI：请求的URL，因为我们没指定，所以默认是/
  3. Request Version：请求的版本，因为用的是HTTP协议，所以这里显示HTTP协议的版本

请求头部分：
Host：目标主机
User-Agent：代理，也就是浏览器的类型。我们用的不是浏览器，所以这里显示的是命令curl
Accept：浏览器可接受的MIME类型

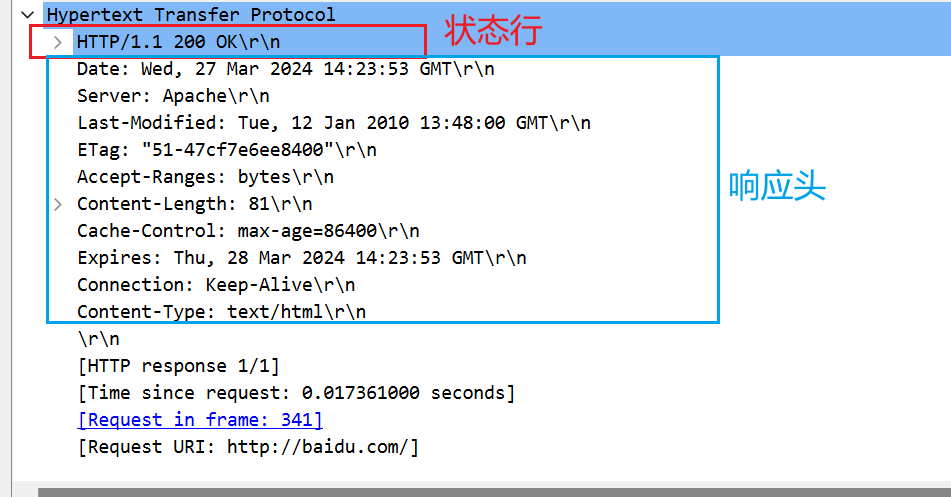

响应报文


状态行：包含版本和响应状态码、状态信息
响应头：包含响应的服务器的资源信息，一行一个响应头

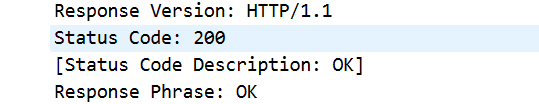

点开状态行，可以看到里面有三个字段：

  1. Response Version：响应版本，因为使用的是HTTP协议，所以这里显示了HTTP的版本
  2. Status Code：响应状态码，这里的 200 表示请求成功。
  3. Response Phrase：响应状态码的提示信息

另外响应头：

Date：服务端发送响应报文的时间
Server：服务器和相对应的版本
Last-Modified：请求的对象创建或者最后修改的时间
ETag：对象的标志值，如果对象修改了，这个值也会变，用来判断对象是否改变
Accept-Ranges：支持的范围单位
Content-Length：内容长度
Cache-Control：缓存控制
Expires：这个时间前，可以直接访问缓存副本
Connection：连接类型，Keep-Alive表示这是一个长链接，可以继续用这个连接通信
Content-Type：资源文件类型

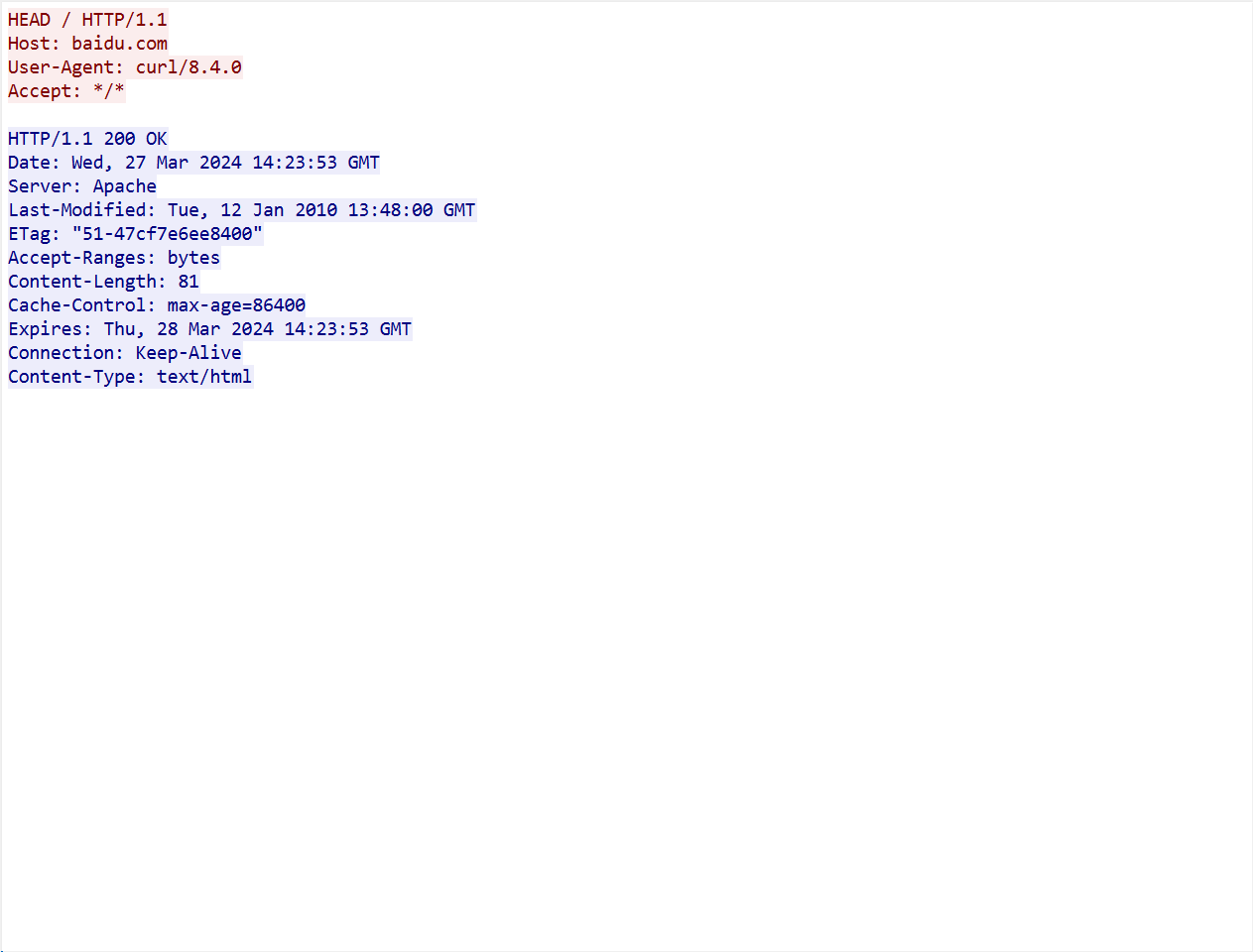

HTTP追踪流

选中HTTP协议的数据包 - 右键 - 【追踪流】-【HTTP追踪流】可以看到请求跟响应的报文

黑客利用wireshark来获取用户账号密码

详细测试过程请自行搜索，我也在学习过程中
这是我自己找的一个教程：

Wireshark抓取网站用户名密码

https://www.cnblogs.com/thespace/p/12731638.html

最后想说的就是要注意互联网安全！
